Mazda Série B (2004) – caixa de fusíveis

  • Clara Serrano
  • Dezembro 12th, 2022
Mazda B-Series (2004) - skrzynka bezpieczników

Diagramas de fusíveis e caixas de relé – Mazda Série B

Aplica-se a veículos fabricados ao longo dos anos:

2004.

Painel de fusíveis no compartimento de passageiros

O painel de fusíveis está localizado debaixo do lado direito do painel de instrumentos, atrás do painel de pés.

Número Amps [A] Descrição
1 5 Interruptor de regulação do fluxo luminoso no painel de instrumentos
2 10 Luzes de reboque para reboques
3 10 Farol de feixe de cruzamento à direita
4 10 Farol de luz de cruzamento à esquerda
5 30 Limpadores/lavadores de pára-brisas
6 10 Rádio (RUN/ACCY)
7 5 Indicador de iluminação dos faróis
8 10 Módulo de Controlo de Retenção (RCM), PADI (indicador de desactivação do airbag do passageiro)
9 5 Indicador de airbag de aglomerado
10 10 Cluster (RUN/START), módulo 4×4 (RUN/START)
11 10 Painel de fusíveis do compartimento dos passageiros (fonte de alimentação lógica)
12 – Não utilizado
13 15 Trompa, lâmpadas interiores
14 15 Farol de feixe alto, indicador de feixe alto (aglomerado)
15 – Relé de botão único
16 30 cartuchos de fusíveis Vidros eléctricos
17 15 Indicadores de direcção/ luzes de emergência
18 – Não utilizado
19 20 Lâmpada de paragem central (CHMSL)/lâmpada de paragem
20 10 Módulo de sistema de travagem antibloqueio (ABS), bloqueio de travagem, módulo de controlo de velocidade, luzes de marcha-atrás, interruptor de cancelamento de overdrive, pisca-pisca electrónico (rotação/ameaça)
21 5 Estafeta de arranque
22 5 Reserva
23 30 Faróis (de feixe baixo e alto)
24 20 Rádio
25 – Relé acessório
26 2 Interruptor de pressão de travagem
27 10 Relé de ventilador A/C/ porta misturada, módulo 4×4
28 15 Módulo 4×4 B+
29 20 Acendedor de cigarros, conector de diagnóstico (OBD II)
30 5 Espelhos eléctricos
31 20 Luzes de estacionamento dianteiras, luzes de estacionamento traseiras, luzes de matrícula
32 5 Interruptor de travagem (lógica)
33 5 Conjunto de instrumentos
34 20 Ponto de energia
35 15 Encravamentos de fornecimento de energia
Veja também:  Mazda MX-5 (2016) - caixa de fusíveis

Caixa de distribuição de energia

A caixa de distribuição de energia está localizada no compartimento do motor.

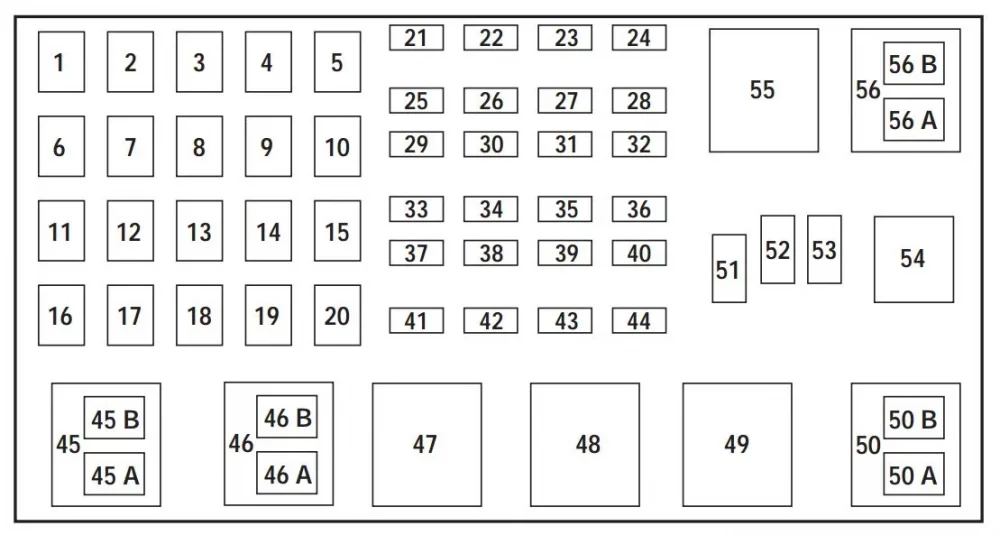

Motor de 2,3 l (se equipado)

Mazda Série B (2004) - caixa de fusíveis
Número Amps [A] Descrição
1 50** Painel de fusíveis do compartimento dos passageiros
2 – Não utilizado
3 50** Painel de fusíveis do compartimento dos passageiros
4 – Não utilizado
5 50** Painel de fusíveis do compartimento dos passageiros
6 – Não utilizado
7 40** Rastilho de relé de arranque
8 – Não utilizado
9 40** Interruptor de ignição
10 – Não utilizado
11 50** Módulo de controlo Powertrain (PCM), sensores de motor
12 – Não utilizado
13 30** Motor do ventilador (ar condicionado)
14 – Não utilizado
15 30** Sistema de travagem antibloqueio (ABS) (solenóides)
16 – Não utilizado
17 40** ABS (motor)
18 – Não utilizado
19 20** Ventilador do motor
20 – Não utilizado
21 10* PCM
22 – Não utilizado
23 20* Bomba de combustível
24 – Não utilizado
25 10* Relé de embreagem A/C
26 – Não utilizado
27 – Não utilizado
28 – Não utilizado
29 – Não utilizado
30 – Não utilizado
31 – Não utilizado
32 – Não utilizado
33 – Não utilizado
34 – Não utilizado
35 – Não utilizado
36 – Não utilizado
37 – Não utilizado
38 7,5* Rebocar um reboque (viragem à direita)
39 – Não utilizado
40 – Não utilizado
41 15* HEGO
42 7,5 Rebocar um reboque (viragem à esquerda)
43 – Não utilizado
44 – Não utilizado
45A – Relé limpador HI/LO
45B – Estacionamento/relé do limpa-pára-brisas
46A – Relé de bomba de combustível
46B – Bomba lavadora de relé
47 – Relé de ventilador do motor
48 – Estafeta de arranque
49 – Não utilizado
50 – Não utilizado
51 – Não utilizado
52 – Não utilizado
53 – Não utilizado
54 – Relé PCM
56 – Relé soprador
56A – Relé solenóide de embreagem A/C
56B – Não utilizado
* Mini fusíveis ** Maxi fusíveis
Veja também:  Mazda MX-5 (2017) - caixa de fusíveis

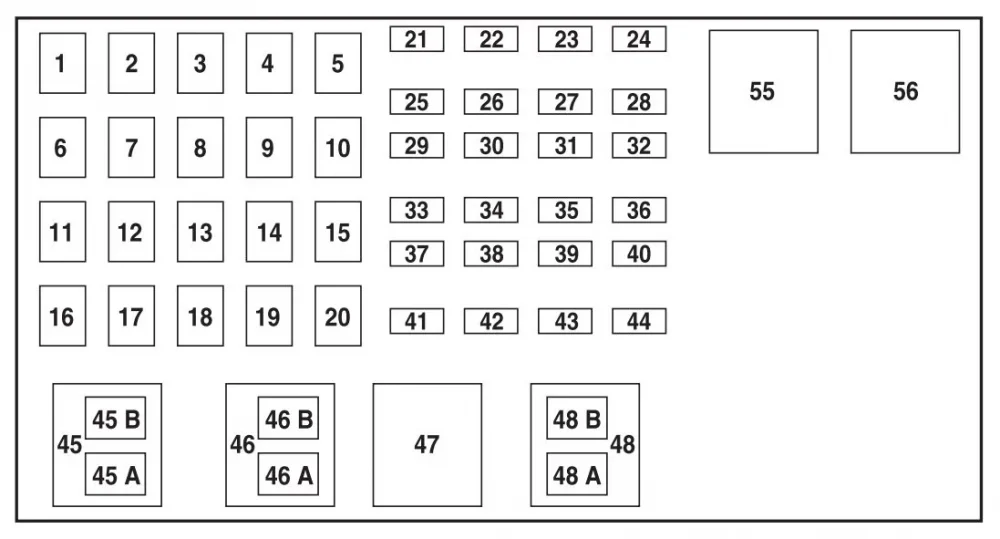

Motores 3.0L e 4.0L (se equipados)

Número Amps [A] Descrição
1 50** Painel de fusíveis do compartimento dos passageiros
2 – Não utilizado
3 50** Painel de fusíveis do compartimento dos passageiros
4 – Não utilizado
5 50** Painel de fusíveis do compartimento dos passageiros
6 – Não utilizado
7 40* Rastilho de relé de arranque
8 – Não utilizado
9 40** Interruptor de ignição
10 – Não utilizado
11 30** Fusível de relé do módulo de controlo do grupo motopropulsor (PCM)
12 – Não utilizado
13 30** Motor do ventilador (ar condicionado)
14 – Não utilizado
15 30** Sistema de travagem antibloqueio (ABS) (solenóides)
16 – Não utilizado
17 40** ABS (motor)
18 – Não utilizado
19 – Não utilizado
20 – Não utilizado
21 10* PCM
22 – Não utilizado
23 20* Bomba de combustível
24 – Não utilizado
25 10* Válvula solenóide de embreagem A/C
26 – Não utilizado
27 20* Módulo 4×4
28 – Não utilizado
29 – Não utilizado
30 – Não utilizado
31 15* Luzes de nevoeiro
32 – Não utilizado
33 – Não utilizado
34 – Não utilizado
35 – Não utilizado
36 – Não utilizado
37 – Não utilizado
38 7,5* Rebocar um reboque (viragem à direita)
39 – Não utilizado
40 – Não utilizado
41 15* HEGO
42 7,5* Rebocar um reboque (viragem à esquerda)
43 – Não utilizado
44 – Não utilizado
45A – Relé limpador HI/LO
45B – Estacionamento/relé do limpa-pára-brisas
46A – Válvula solenóide de embreagem A/C
46B – Bomba lavadora de relé
47 – Relé PCM
48A – Relé de bomba de combustível
48B – Relé de luz nevoeiro
51 – Não utilizado
52 – Não utilizado
53 – Não utilizado
54 – Não utilizado
55 – Relé soprador
56 – Estafeta de arranque
* Mini fusíveis ** Maxi fusíveis
