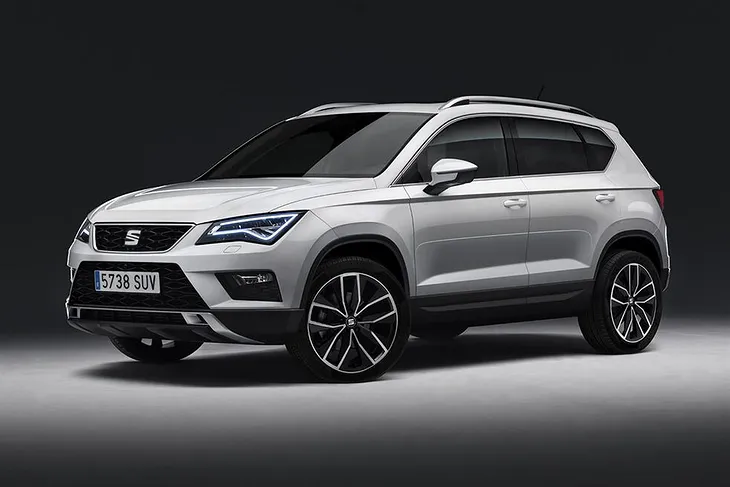

Seat Ateca (2016) – caixa de fusíveis

Diagramas de fusíveis e caixas de relé – Seat Ateca

Aplica-se a veículos fabricados ao longo dos anos:

2016.

Índice:

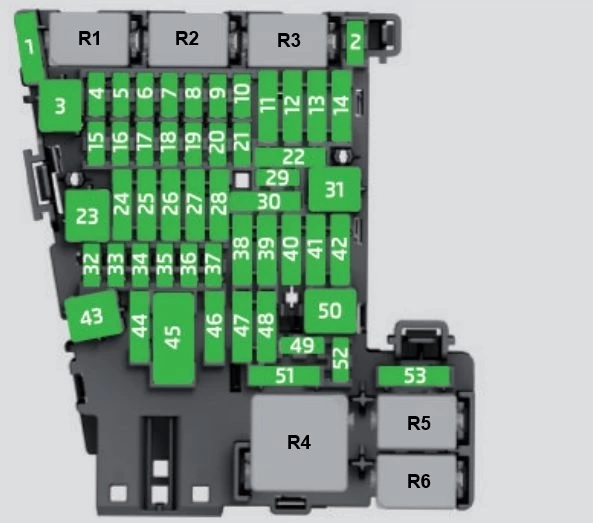

Número	Descrição e Amps
1	Adblue (SCR)	30
5	Porta de entrada	5
6	Alavanca de mudanças automáticas de transmissão	5
7	Painel de controlo de ar condicionado e aquecimento; Aquecimento da janela traseira; Aquecedor auxiliar.	10
8	Diagnósticos; Interruptor do travão de mão; Interruptor de luz; Inverter a luz; Iluminação interior; Modo de condução.	10
9	Coluna de direcção	5
10	Ecrã de rádio	7,5
12	Rádio	20
14	Fornecimento de ar condicionado	40
15	Libertação da trava da coluna de direcção	10
16	Centro de Comunicações	7,5
17	Painel de instrumentos	5
18	Câmara de inversão de marcha atrás	7,5
19	Kessy	7,5
21	Unidade de controlo de embraiagem 4×4 Haldex	15
22	Atrelado	15
23	Luzes do lado direito	40
24	Telhado operado electricamente	30
25	Porta à esquerda	30
26	Assentos aquecidos	30
28	Atrelado	25
31	Mundos à esquerda	40
32	Controlador de assistentes de estacionamento; Câmara frontal; Radar.	7,5/10
33	Airbag	5
34	Interruptor de inversão de marcha; Sensor de ar condicionado; Espelho electrocromático.	7,5
35	Diagnósticos; Unidade de inspecção dos faróis; Ajuste da altura dos faróis.	10
36	Farol LED direito	10
37	Farol LED esquerdo	10
38	Atrelado	25
39	Porta da direita	30
40	Tomada de alimentação de 12 V	20
42	Sistema de fecho central	40
43	Iluminação interior	30
44	Atrelado	15
45	Banco do condutor regulável electricamente	15
47	Limpa-vidros traseiro	15
49	Arrancador; Sensor de embreagem.	5
50	Tampa da bagageira operada electricamente	40
53	Aquecedor de janela traseira	30

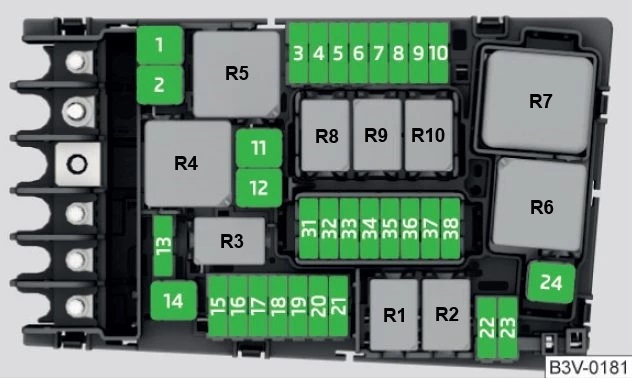

Número	Descrição e Amps
1	Unidade de controlo ESP	40
2	Unidade de controlo ESP	40
3	Módulo de controlo do motor (diesel/gasolina)	30/15
4	Sensores de motor	5/10
5	Sensores de motor	10
6	Sensor de luz de paragem	5
7	Fornecimento de motores	10
8	Sensor Lambda	10/15
9	Motor	5/20
10	Módulo de controlo da bomba de combustível	15/20
11	PTC	40
12	PTC	40
13	Módulo de controlo de transmissão automática	15/30
14	Pára-brisas aquecido	40
15	Trompa	15
17	Módulo de controlo do motor	7,5
18	Terminal 30 (positivo)	5
19	Limpador de pára-brisas	30
20	Trompa	10
22	Módulo de controlo do motor	5
23	Arrancador	30
24	PTC	40
31	Bomba de pressão	15
33	Bomba de caixa de velocidades	30
37	Aquecedor de estacionamentos	20
