Seat Mii (2018-2019) – caixa de fusíveis

  • Clara Serrano
  • Dezembro 10th, 2022

Diagramas de fusíveis e caixas de relé – Seat Mii

Aplica-se a veículos fabricados ao longo dos anos:

2018, 2019.

Cor do fusível Corrente máxima
púrpura 3
castanho claro 5
castanho 7,5
vermelho 10
azul 15
amarelo 20
branco 25
Verde 30
Laranja 40

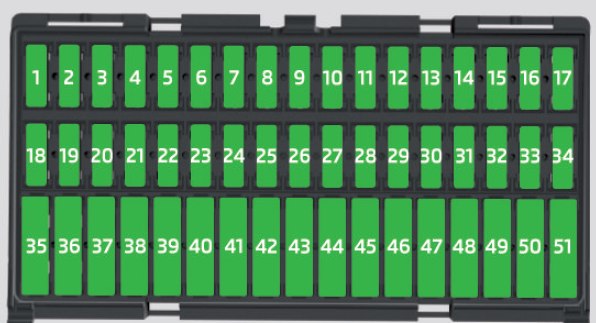

Caixa de fusíveis debaixo do tablier

Os fusíveis estão localizados debaixo do volante, por baixo do painel de instrumentos.

Seat Mii (2018-2019) - caixa de fusíveis

Número Descrição
1 Ar condicionado, conector de diagnóstico
2 Funcionamento do controlo do alcance dos faróis;

Assistência ao estacionamento;

Ajuste da posição dos espelhos exteriores eléctricos;

Aquecimento dos bancos.
3 Transmissão automática;

Controlador do motor;

Direcção assistida;

Alavanca de comando sob o volante;

Conjunto de instrumentos;

Ventilador do radiador.
4 Airbag
5 Luz de inversão de marcha
6 Sistema limpador de vidros dianteiro e traseiro
7 Farol de feixe alto – lado esquerdo
8 Farol de feixe alto – lado direito
9 Não atribuído
10 Aquecimento eléctrico dos espelhos exteriores;

Porto de diagnóstico;

Sensor de chuva.
11 Luzes diurnas permanentes
12 Não atribuído
13 Iluminação do veículo – lado esquerdo
14 Iluminação do veículo – lado direito
15 Veículo com sistema START-STOP:

Rádio;

Veículo sem sistema START-STOP:

Iluminação do interruptor, aquecimento, transmissão automática, interruptor de luz, iluminação da placa de matrícula.
16 Iluminação do veículo – farolim de nevoeiro traseiro
17 Limpa-vidros traseiro
18 Telhado panorâmico
19 Sistema de fecho central
20 Aquecimento da janela traseira
21 Luzes de inversão de marcha atrás;

Luzes de nevoeiro.
22 Trompa
23 Estabilizador de voltagem (para o sistema START-STOP);
Iluminação do veículo (veículo sem sistema START-STOP)
24 Pisca-farol
25 Limpadores
26 Veículo com sistema START-STOP:

Luzes de veículos;

Veículo sem sistema START-STOP:

Rádio.
27 Ligar as luzes de sinalização;

Luzes de travagem.
28 Alavanca de mudança de velocidades para transmissão automática
29 Bomba de combustível
30 2018:

Controlador do motor, painel de instrumentos, sensor de chuva, alavanca de controlo sob o volante, sistema de ar condicionado;

2019:

Unidade de controlo do motor, painel de instrumentos, alavanca de controlo sob o volante, bomba de combustível.
31 2018:

Iluminação do veículo – feixes de cruzamento (aplica-se a veículo com sistema START-STOP);

2019:

Iluminação do veículo.
32 Sistema de controlo central
33 Iluminação de veículos – luz de estacionamento
34 Iluminação interior
35 Iluminação do veículo – lado direito (aplica-se a veículo sem o sistema START-STOP);

Grupo de instrumentos (2019).
36 Iluminação do veículo – lado esquerdo (aplica-se a veículo sem sistema START-STOP)
37 ESP
38 Push-button strip, conversor de tensão DC-DC (aplica-se a veículo com sistema START-STOP);

Arranque do motor (2019).
39 Alavanca de comando sob o volante;

Pára-brisas e lava-vidros traseiro.
40 Sonda Lambda;

Ventilador do radiador;

Válvula de gás;

Válvula de pressão de óleo;

Válvula de filtro de carvão activado;

Componentes do motor (2019).
41 Interruptor do pedal do travão;

Interruptor de pedal de embraiagem;

Ventilador do radiador;

Componentes do motor.
42 Sistema de controlo do motor
43 2018:

Bomba de combustível, bomba de vácuo do sistema de travagem;

2019:

Bomba de vácuo para sistema de travagem, ar condicionado.
44 Válvulas de injecção, componentes do motor, bomba de combustível
45 Bobinas de ignição, componentes do motor
46 Tomada de alimentação de 12 V
47 Ventilador de ar condicionado/aquecimento
48 Aquecedores de assento
49 Vidros eléctricos – à direita
50 Iluminação de veículos – luzes diurnas permanentes, luzes de condução
51 Vidros eléctricos – esquerda

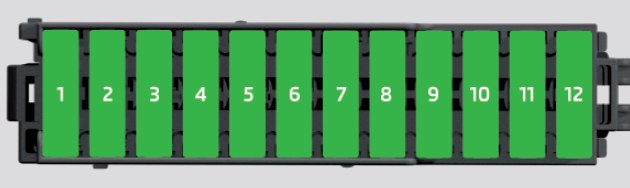

Caixa de fusíveis de painel de instrumentos

Nos veículos com o sistema START-STOP, os fusíveis encontram-se no lado esquerdo do painel de instrumentos atrás da tampa.

Veja também:  Seat Cordoba (1993-2002) - caixa de fusíveis
Seat Mii (2018-2019) - caixa de fusíveis
Número Descrição
1 ABS/ESP
2 Conjunto de instrumentos
3 Rádio
4 Conversor de tensão DC-DC;

Motor de arranque;

Barra de botões.
5 Sistema de ar condicionado
6 Não atribuído
7 Não atribuído
8 Não atribuído
9 Iluminação do veículo – lado direito
10 Iluminação do veículo – lado esquerdo
11 Arrancador
12 Conversor de tensão DC-DC;

ABS;

Conjunto de instrumentos;

Rádio.

Caixa de fusíveis no compartimento do motor

Seat Mii (2018-2019) - caixa de fusíveis

Número Descrição
1 ABS/ESP
2 Ventilador do radiador;

Ventilador com ventilador de ar condicionado.
3 Sistema de controlo de arrefecimento;

Ignição.
4 ABS/ESP
5 Módulo de dados da bateria;

Bloqueio de ignição.
6 Ignição;

Arrancador.
Veja também:  Assento Alhambra (2015-2020) - caixa de fusíveis
