Diagramas de fusíveis e caixas de relé – Seat Cordoba III
Aplica-se a veículos fabricados ao longo dos anos:
2003, 2004, 2005.

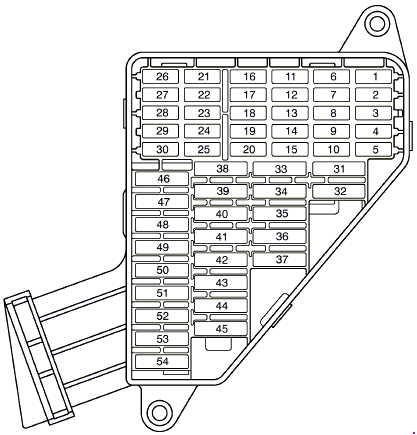

Caixa de fusíveis
Os fusíveis estão localizados no lado esquerdo do tablier atrás da tampa.
| Número | Descrição | Amps [A] |
| 1 | – | – |
| 2 | ABS/ESP | 10 |
| 3 | – | – |
| 4 | Luz de travagem;
Embraiagem. |
5 |
| 5 | Unidade de controlo do motor (gasolina) | 5 |
| 6 | Feixe de cruzamento, à direita | 5 |
| 7 | Feixe de passagem, esquerda | 5 |
| 8 | Controlo do aquecimento do espelho | 5 |
| 9 | Sensor Lambda | 10 |
| 10 | Sinal “S “1). Controlo de rádio | 5 |
| 11 | – | – |
| 12 | Faróis reguláveis em altura | 5 |
| 13 | Sensor de nível e pressão de óleo | 5 |
| 14 | Aquecedor auxiliar de motor/bomba de óleo | 10 |
| 15 | Controlo automático da transmissão | 10 |
| 16 | Assentos aquecidos | 15 |
| 17 | Unidade de controlo do motor | 5 |
| 18 | Painel de instrumentos;
Aquecimento e ventilação; Navegação; Faróis reguláveis em altura; Espelho eléctrico. |
10 |
| 19 | Luz de inversão de marcha | 15 |
| 20 | Bomba de lavagem do pára-brisas | 10 |
| 21 | Semáforos à direita | 10 |
| 22 | Luzes de condução, esquerda | 10 |
| 23 | Iluminação da chapa de matrícula;
Luz piloto para luz lateral. |
5 |
| 24 | Limpador de pára-brisas | 10 |
| 25 | Pulverizadores (gasolina) | 10 |
| 26 | Interruptor de luz de travagem;
ESP. |
10 |
| 27 | Painel de instrumentos;
Diagnósticos. |
5 |
| 28 | Controlos: iluminação do porta-luvas, iluminação do porta-bagagens, iluminação interior do tejadilho | 10 |
| 29 | Climatrónico | 5 |
| 30 | – | – |
| 31 | Janela electrónica, esquerda | 25 |
| 32 | Controlo do fecho central | 15 |
| 33 | Buzina de alarme auto-potente | 15 |
| 34 | Fornecimento actual | 15 |
| 35 | Telhado aberto | 20 |
| 36 | Aquecimento/ventilação do motor com um ventilador eléctrico | 25 |
| 37 | Lavadores de faróis | 20 |
| 38 | Luzes de nevoeiro;
Luzes traseiras de nevoeiro. |
15 |
| 39 | Controlar a unidade do motor a gasolina | 15 |
| 40 | Controlo da unidade do motor diesel | 20 |
| 41 | Indicador do nível de combustível | 15 |
| 42 | Ignição do transformador | 15 |
| 43 | Feixe de cruzamento, à direita | 15 |
| 44 | Janela traseira esquerda operada electricamente | 25 |
| 45 | Pára-brisas direito operado electricamente | 25 |
| 46 | Controlo do limpa pára-brisas | 20 |
| 47 | Controlar o vidro traseiro aquecido | 20 |
| 48 | Controle os seus sinais de mudança de direcção | 15 |
| 49 | Isqueiro | 15 |
| 50 | Sensor de chuva;
Fecho centralizado. |
20 |
| 51 | Rádio/CD/GPS | 20 |
| 52 | buzina | 20 |
| 53 | Feixe de passagem, esquerda | 15 |
| 54 | Janela traseira direita operada electricamente | 25 |
| 1) O sinal “S” é um sistema que envolve o bloqueio do volante e a ignição. Quando a ignição é desligada e sem retirar a chave da ignição, esta função permite ligar certos dispositivos eléctricos como o rádio do carro, a luz do tecto, etc. Esta função é desactivada quando a chave é retirada da ignição . | ||

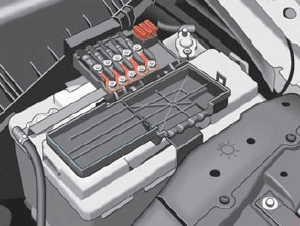

Caixa de fusíveis no compartimento do motor na bateria
Rastilhos de metal
| Número | Descrição | Amps [A] |
| 1 | Alternador/ignição | 175 |
| 2 | Cabina de passageiros com potencial para entrada de distribuição | 110 |
| 3 | Bomba de direcção assistida | 50 |
| 4 | SLP (gasolina);
Velas de ignição aquecidas (diesel). |
50 |
| 5 | Aquecedor eléctrico/ventoinha de controlo de climatização | 40 |
| 6 | Controlo de ABS | 40 |
Rastilhos não metálicos
| Número | Descrição | Amps [A] |
| 7 | Controlo de ABS | 25 |
| 8 | Aquecedor eléctrico/ventoinha de controlo de climatização | 30 |
| 9 | – | – |
| 10 | Controlo de cablagem | 5 |
| 11 | Ventilador de ar condicionado | 5 |
| 12 | – | – |
| 13 | Controlo de transmissão automática Jatco | 5 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
